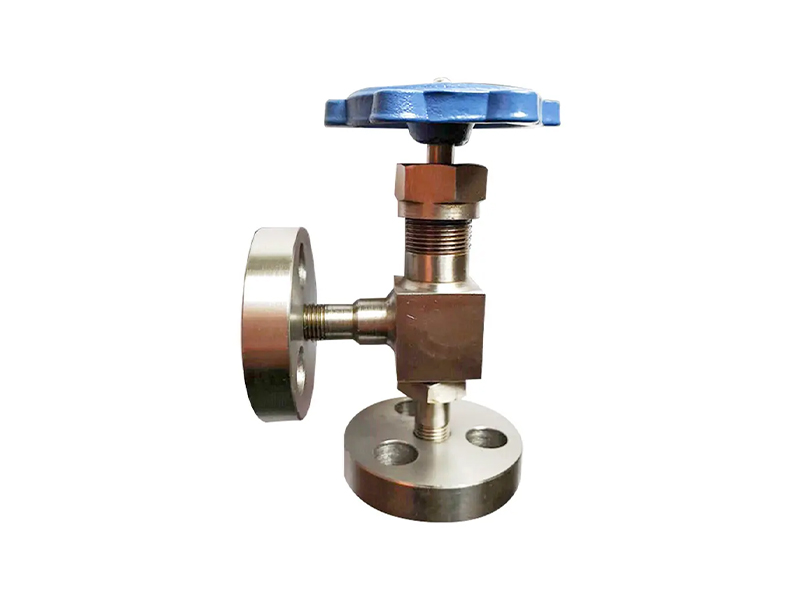

产品名称：高压角式截止阀

【产品说明】

 J44H/Y角式截止阀/节流阀的优点是可以把阀门安装在管路系统的拐角处，这样既节约了90°弯头，又便于操作。因此，这类阀门适合在化肥厂的合成氨生产系统中和制冷 系统中采用。如J44H-160、J44H-320、L44H-160、L44H-320就是为合成氨生产系统而设计的。


【执行标准】

遵循规范

STANDARD

设计与制造

GB 12233/GB 12235

结构长度

GB 12221/JB96（长系列）

结构长度

GB78/JB79（GB、HG、SH）

压力试验

GB/T 13927

标志

GB 12220

供货

GB/T12252


角式截止阀/节流阀1.6MPa主要连接尺寸

DN

L

D

D1

D2

f

b

z-φd

Do

H1

H2

15

65

95

65

45

2

14

4-φ14

100

240

265

20

75

105

75

55

2

16

4-φ14

100

245

270

25

80

115

85

65

2

16

4-φ14

120

250

275

32

95

135

100

78

2

18

4-φ18

140

260

290

40

100

145

110

85

2

18

4-φ18

140

290

325

50

115

160

125

100

2

20

4-φ18

160

300

335

65

145

180

145

120

2

20

4-φ18

180

355

400

80

155

195

160

135

2

22

4-φ18

240

400

450

100

175

215

180

155

2

24

8-φ18

240

455

495

125

200

245

210

185

2

26

8-φ18

280

530

560

150

240

280

240

210

2

28

8-φ23

320

605

650

200

275

335

295

265

2

30

8-φ23

360

650

770


角式截止阀/节流阀2.5MPa主要连接尺寸

DN

L

D

D1

D2

f

b

z-φd

Do

H1

H2

15

65

95

65

45

2

16

4-φ14

120

245

270

20

75

105

75

55

2

16

4-φ14

120

250

275

25

80

115

85

65

2

16

4-φ14

140

260

290

32

95

135

100

78

2

18

4-φ18

140

290

325

40

100

145

110

85

3

18

4-φ18

160

300

335

50

115

160

125

100

3

20

4-φ18

180

355

400

65

145

180

145

120

3

22

8-φ18

220

400

450

80

155

195

160

135

3

22

8-φ18

280

450

495

100

175

230

190

160

3

24

8-φ23

320

530

590

125

200

270

220

188

3

28

8-φ25

380

600

650

150

240

300

250

218

3

30

8-φ25

400

650

770

200

275

360

310

278

3

34

12-φ23

450

700

850
