产品名称：不锈钢截止阀

【产品用途】

J41H、J41Y、J41W 国标不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。



【产品特点】

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长



【执行标准】

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928



【性能参数】

型号

J41H-16C～160C

J41Y-16C～160C

J41W-16P～160P

工作压力（MPa）

1.6～16.0

适用温度（℃）

≤425

≤150

适用介质

水、蒸汽、油品

弱腐蚀性介质

材料

阀体、阀盖

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

堆焊铁基合金

堆焊硬基合金

本体材料

填料

石棉石墨、柔性石墨、聚四氟乙烯



【主要外形和连接尺寸】

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

J41H-16C

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

230

160

125

100

16-3

4-Φ18

358

240

65

290

180

145

120

18-3

4-Φ18

373

240

80

310

195

160

135

20-3

8-Φ18

435

280

100

350

215

180

155

20-3

8-Φ18

500

300

125

400

245

210

185

22-3

8-Φ18

614

320

150

480

280

240

210

24-3

8-Φ23

674

360

200

600

335

295

265

26-3

12-Φ23

811

400

250

650

405

355

320

30-3

12-Φ25

969

450

300

750

460

410

375

30-3

12-Φ25

1145

580

350

850

520

470

435

34-4

16-Φ25

1280

640

400

980

580

525

485

36-4

16-Φ30

1452

640

J41H-25C

15

130

95

65

45

16-2

4-Φ14

170

120

20

150

105

75

55

16-2

4-Φ14

190

140

25

160

115

85

65

16-2

4-Φ14

205

160

32

180

135

100

78

18-2

4-Φ18

270

180

40

200

145

110

85

18-3

4-Φ18

310

200

50

230

160

125

100

20-3

4-Φ18

358

240

65

290

180

145

120

22-3

8-Φ18

373

240

80

310

195

160

135

22-3

8-Φ18

435

280

100

350

230

190

160

24-3

8-Φ23

500

300

125

400

270

220

188

28-3

8-Φ25

614

320

150

480

300

250

218

30-3

8-Φ25

674

360

200

600

360

310

278

34-3

12-Φ25

811

400

250

650

425

370

332

36-3

12-Φ30

969

450

300

750

485

430

390

40-4

16-Φ30

1145

580

350

850

550

490

448

44-4

16-Φ34

1280

640

400

980

610

550

505

48-4

16-Φ34

1452

640

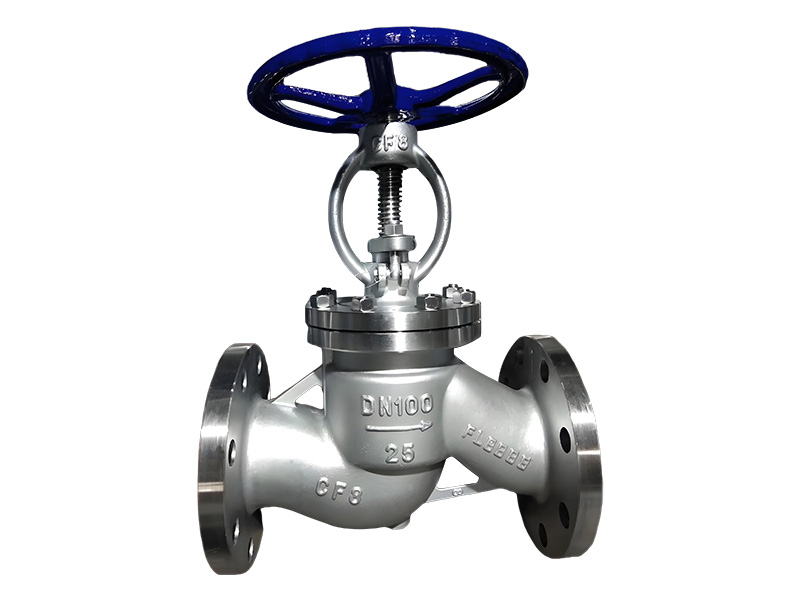

【结构图片】
