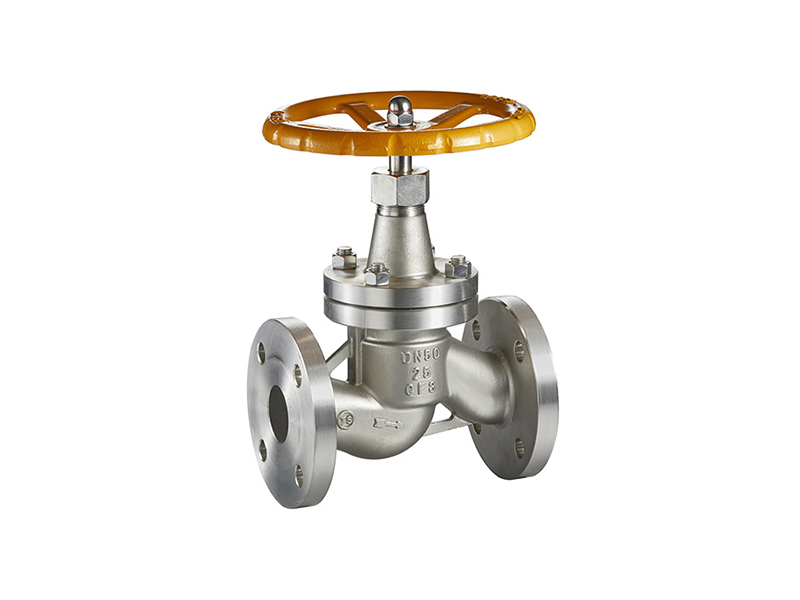

产品名称：氨用截止阀

【产品说明】

J41B 型 PN40 氨用截止阀：手动、法兰连接、直通式、阀座密封面材料为尼龙塑料、公称压力 PN40、阀体材料为碳素钢的截止阀。适用介质:液,气,氨,氮,氢。



【结构及用途】

1中通法兰为方形结构、阀杆采用暗杆连接.

2 阀体密封面部位采用球凸状,与阀瓣以线吻合密封.

3 密封面采用巴氏合金,密封性能好,使用寿命长.



【产品零部件材料】

产品类型

零件名称

阀体,阀盖

阀杆

填料

密封面

垫片

紧固件


J41B-(16/25)C

铸钢

碳钢

聚四氟乙烯

巴氏合金

石棉胶板

优良碳钢

J41B-(16/25)O

球墨铸铁

碳钢

聚四氟乙烯

巴氏合金

石棉胶板

优良碳钢

J41B-(16/25)K

可锻铸钢

碳钢

聚四氟乙烯

巴氏合金

石棉胶板

优良碳钢



【产品外形及结构尺寸】

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

J41B-16C

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

230

160

125

100

16-3

4-Φ18

358

240

65

290

180

145

120

18-3

4-Φ18

373

240

80

310

195

160

135

20-3

8-Φ18

435

280

100

350

215

180

155

20-3

8-Φ18

500

300

125

400

245

210

185

22-3

8-Φ18

614

320

150

480

280

240

210

24-3

8-Φ23

674

360

200

600

335

295

265

26-3

12-Φ23

811

400

250

650

405

355

320

30-3

12-Φ25

969

450

300

750

460

410

375

30-3

12-Φ25

1145

580

350

850

520

470

435

34-4

16-Φ25

1280

640

400

980

580

525

485

36-4

16-Φ30

1452

640

J41B-25C

15

130

95

65

45

16-2

4-Φ14

170

120

20

150

105

75

55

16-2

4-Φ14

190

140

25

160

115

85

65

16-2

4-Φ14

205

160

32

180

135

100

78

18-2

4-Φ18

270

180

40

200

145

110

85

18-3

4-Φ18

310

200

50

230

160

125

100

20-3

4-Φ18

358

240

65

290

180

145

120

22-3

8-Φ18

373

240

80

310

195

160

135

22-3

8-Φ18

435

280

100

350

230

190

160

24-3

8-Φ23

500

300

125

400

270

220

188

28-3

8-Φ25

614

320

150

480

300

250

218

30-3

8-Φ25

674

360

200

600

360

310

278

34-3

12-Φ25

811

400

250

650

425

370

332

36-3

12-Φ30

969

450

300

750

485

430

390

40-4

16-Φ30

1145

580

350

850

550

490

448

44-4

16-Φ34

1280

640

400

980

610

550

505

48-4

16-Φ34

1452

640
