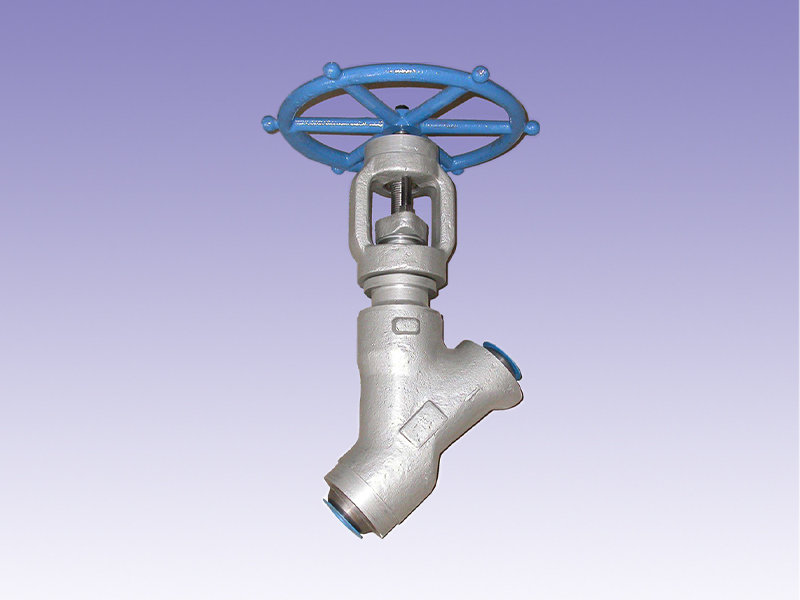

产品名称：高压Y型截止阀

【产品用途】

Y型截止阀适用于公称压力PN1.6～6.4Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、气动。


【执行标准】

设计制造标准：ASME B16.34，JB/T3595，E101
结构长度标准：GB/T 12221-2005
承插焊端：ASME B16.11
对接焊端：ASME B16.25
压力温度等级：GB/T 12224-2005
试验检验标准：JB/T3595


【产品零部件材料】

序号

零件名称

材料

1

阀体

 25+Stellite 21,F22+Stellite 21

2

阀瓣

 25+Stellite 6,F22+Stellite 6

3

阀杆

 1Cr13,25Cr2Mo1V,17-4PH

4

填料箱

 25,F22

5

阀盖

 25,F22

6

阀杆螺母

 QAL9-4,D2

7

压板

 1Cr13,F22

8

填料

 进口GARLOCK夹不锈钢丝编织柔性石墨

9

填料垫

 1Cr13

10

密封垫

 夹316丝高柔型石墨



【产品外形及结构尺寸】

  口径

Class 1500

Class 2500

L

D

W

H

Wt(kg)

L

D

W

H

Wt

(kg)

1/2〃

152

60

216

298

13

152

60

216

298

13

3/4〃

152

60

216

298

13

152

60

216

298

13

1〃

152

60

216

298

13

152

60

216

298

13

1-1/4〃

170

81

216

326

15.8

170

81

216

326

15.8

1-1/2〃

170

81

216

326

15.8

170

81

216

326

15.8

2〃

272

102

363

427

37.8

272

102

363

427

37.8

2-1/2〃

325

122

406

474

63

325

122

406

474

63

3〃

325

122

406

474

63

325

122

406

474

63

4〃

325

122

406

474

63

325

122

406

474

63
