产品名称:杠杆浮球式不锈钢疏水阀FT44H-16P

产品名称:杠杆浮球式不锈钢疏水阀FT44H-16P

产品型号:FT44H-16P

使用介质:饱和蒸汽 凝结水

一、杠杆浮球式蒸汽疏水阀工作原理

该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。


二、杠杆浮球式蒸汽疏水阀性能和优缺点

1,在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损小化,自带自动排空气装置具有好的排空气性能。

2,能够适应负荷及压力的快速及大幅度波动,因此是带自动温度控制的设备或制程的疏水阀的选择。

3,带破蒸汽汽锁装置的杠杆浮球浮球式疏水阀和自由浮球式疏水阀是可能存在蒸汽汽锁的设备的疏水阀的选择。

缺点;

暴露在低温环境下可能会受冰冻影响

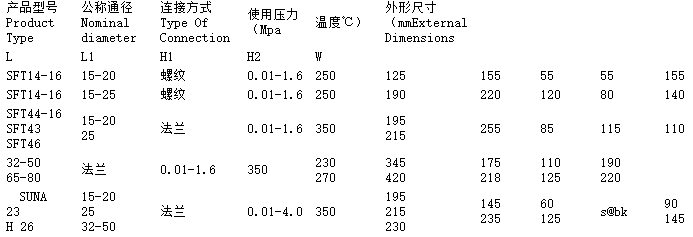

三,不锈钢杠杆浮球式疏水阀技术参数:

疏水阀

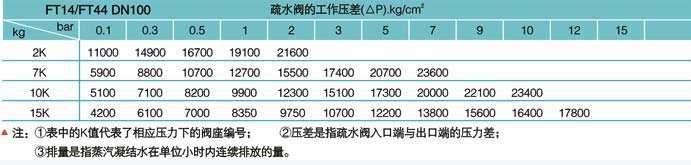

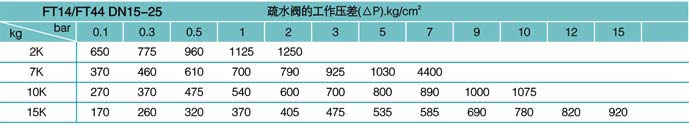

四、杠杆浮球式蒸汽疏水阀连续排水量表

疏水阀

疏水阀

疏水阀

疏水阀
