产品名称：不锈钢膜盒式蒸汽疏水阀CS16H-16P

产品型号：CS16H-16P

使用介质：饱和蒸汽 凝结水

一、膜盒式蒸汽疏水阀介绍

膜盒式蒸汽疏水阀主要作元件金属膜盒，膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统，供热采暖片的选择。

二、膜盒式蒸汽疏水阀结构特点

1，结构简单，维护方便。

2，部件全部采用合金处理不锈钢，耐磨耐气蚀，使用寿命长。

3，排空气能力强，排水迅速，安装方式随意。

4，可以实现多个膜盒组合，使用于大的排量场合。

5，零泄漏，背压率达到75%以上。

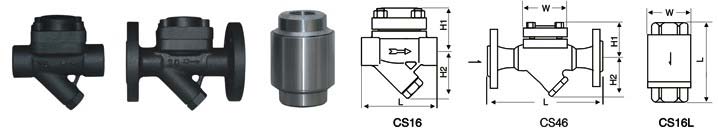

三、膜盒式蒸汽疏水阀结构图

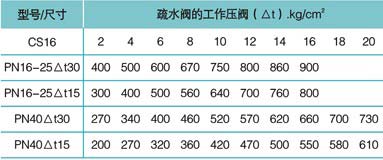

四、膜盒式蒸汽疏水阀排水量表（公斤/小时 kg/h）

注;1,△t为排水湿度与饱和凝结水温度之差，温度（△t）增加，排量随之增加。

2，压差是指疏水阀入口端与出口端的压力差。

3，排量是指蒸汽凝结水在单位小时内连续排放的量。

五、膜盒式蒸汽疏水阀技术参数（单位：mm）
