产品名称:不锈钢膜盒式法兰疏水阀CS46H-16P

产品名称:不锈钢膜盒式法兰疏水阀CS46H-16P

产品型号:CS46H-16P

使用介质:饱和蒸汽 凝结水



膜盒式疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应灵敏,不怕冻,体积小,耐过热,任意位置都可安装。背压率大于80%,能排不凝结气体,膜盒坚固,使用寿命长,维修方便,使用范围很广。

装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态,阀门处于开启位置。当冷凝水温度渐渐升高,膜合内充液开始蒸发,膜合内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。

一、膜盒式蒸汽疏水阀介绍

膜盒式蒸汽疏水阀主要作元件金属膜盒,膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统,供热采暖片的选择。

二、膜盒式蒸汽疏水阀结构特点

1,结构简单,维护方便。

2,部件全部采用合金处理不锈钢,耐磨耐气蚀,使用寿命长。

3,排空气能力好,排水迅速,安装方式随意。

4,可以实现多个膜盒组合,使用于大的排量场合。

5,零泄漏,背压率达到75%以上。

三、膜盒式蒸汽疏水阀结构图

疏水阀

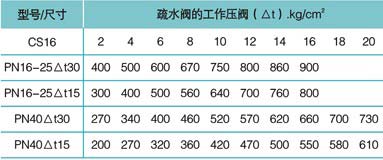

     四、膜盒式蒸汽疏水阀排水量表(公斤/小时 kg/h)

疏水阀

注;1,△t为排水湿度与饱和凝结水温度之差,温度(△t)增加,排量随之增加。

2,压差是指“疏水阀”入口端与出口端的压力差。

3,排量是指蒸汽凝结水在单位小时内连续排放的量。

五、膜盒式蒸汽疏水阀技术参数(单位:mm)

疏水阀
