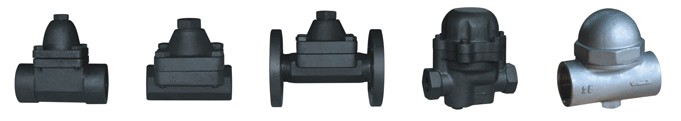

产品名称:双金属疏水阀 CS17
产品名称:双金属疏水阀CS17

产品型号:CS17 CS47
使用介质:饱和蒸汽 凝结水

疏水阀

一、双金属疏水阀介绍
双金属片疏水阀广泛应用在蒸汽伴热管线,容器加热管线、容器加热、设备保温、一般蒸汽配管,小型蒸汽设备。


二、双金属疏水阀结构特点
1,结构简单,容易安装和维修,内部全部不锈钢结构,抗水击,排空性能好。
2,利用高温凝结水形成水封,没有新鲜蒸汽泄漏。
3,抗水击,对压力突然变化没有影响。
4,可以用于过热蒸汽系统,高温高压蒸汽管线。

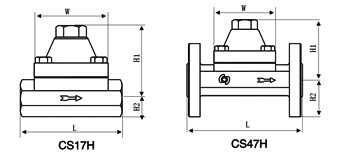

三、双金属疏水阀结构图

 疏水阀

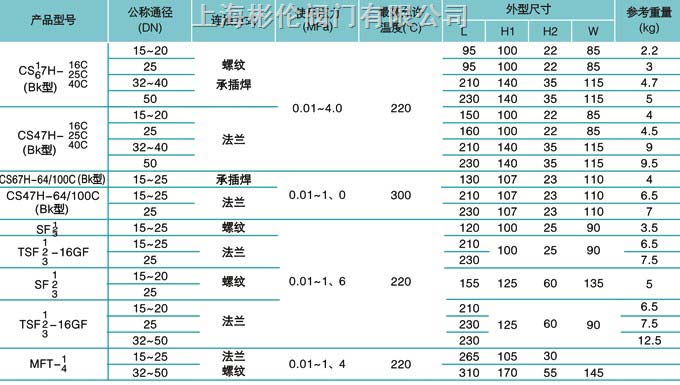

四、双金属疏水阀技术参数

 疏水阀



如何正确的安装疏水阀

疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到好的工作效率。

1、在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。

2、疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。

3、疏水阀前后要安装阀门,方便疏水阀随时捡修。

4、凝结水流向要与疏水阀安装箭头标志一致。

5、疏水阀应安装在设备出口的低处,及时排出凝结水,避免管道产生汽阻。

6、如果设备的低处没有位置安装疏水阀,应在出水口低位置加个反水弯(凝结水提升接头),把凝结水位提升后再装疏水阀,以免产生汽阻。

7、疏水阀的出水管不应浸在水里。(如果浸在水里,应在弯曲处钻个孔,破坏真空,防止沙土回吸。)

8、机械型疏水阀要水平安装。

9、蒸汽疏水阀不要串联安装。

10、每台设备应该各自安装疏水阀。

11、热静力型疏水阀前需要有一米以上不保温的过冷管,其它形式疏水阀应尽量靠近设备。

12、滚筒式烘干(带虹吸管型)设备选用疏水阀时请注明:选用带防汽阻装置的疏水阀转子泵,避免设备产生汽锁。

13、疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防止回流。

14、疏水阀后如有凝结水回收,不同压力等级的管线要分开回收。

15、疏水阀后凝结水回收总管不能爬坡,会增加疏水阀的背压。

16、疏水阀后凝结水进入回收总管前要安装止回阀,防止凝结水回流。

17、在蒸汽管道上装疏水阀,主管道要设一个接近主管道半径的凝结水集水井,然后再用小管引至疏水阀。

18、机械型疏水阀长期不用,要卸下排污螺丝把里面的水放掉,以防冰冻。

19、发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。每年至少要检修一次,清除里面的杂质。疏水阀在整个蒸汽系统中被认为是个小配件,但对系统工作和经济运行影响很大,所以疏水阀的维护和检修也是至关重要的,只有充分重视疏水阀在生产上的重要作用。勤检修,使疏水阀经常处在好的工作状态下,才能达到好节能效果和提高经济效益。
