产品名称：热静力波纹管式蒸汽疏水阀（法兰）
产品型号：STC
使用介质：饱和蒸汽 凝结水

一、热静力波纹管式蒸汽疏水阀介绍
波纹管式的疏水阀的热敏感元件为注满易挥发液体的波纹管，启闭阀门。

二、热静力波纹管式蒸汽疏水阀结构特点
1，排水温度可以调节在70-100度之间，使用方便。
2，能够阻止高温度凝结水的排放，保持蒸汽管线的热能。
3，连续排放，没有噪音。蒸汽压力的小波动没有影响使用。
4，结构简单，安装方便，随意。
5，通过增加波纹管直径提高凝结水的排列量。
6，具有好的排空性能，不怕冻。零泄漏，背压率达到75%以上。

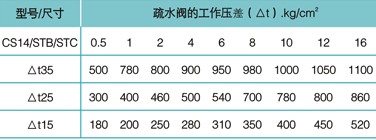

三、热静力波纹管式蒸汽疏水阀排水量（公斤/小时 kg/h）

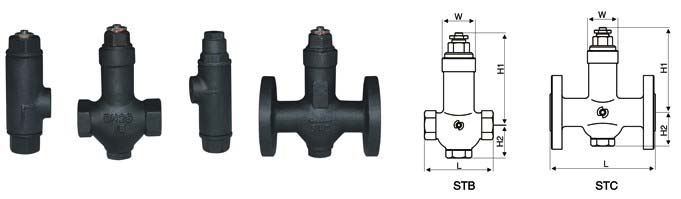

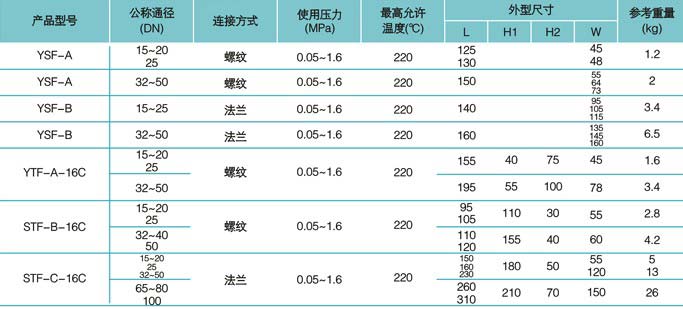

四、热静力波纹管式蒸汽疏水阀技术参数（单位：mm）

蒸汽疏水阀的选型与应用

1.根据实际使用工况确定蒸汽疏水阀的入口与出口的压差。蒸汽疏水阀的入口压力是指由于蒸汽压力的波动或温度调剂阀的节流，蒸汽疏水阀入口处的低工作压力；蒸汽疏水阀的出口压力是指蒸汽疏水阀后可能形成的高工作背压，当排入大气时，实际压差按蒸汽疏水阀入口压力决定。

2.根据蒸汽供热设备在正常工作时产生的凝结水量，乘以选用修正系数k，然后按照蒸汽疏水阀的排水量进行选择。

3.凝结水量可以用以下方法计算：
(1)管线运行时产生的凝结水量Q=q0L(1-Z/%)(kg/h),此公式中：
　　　　Q：凝结水量(kg/h)
　　　　q0：光管产生的凝结水量(kg/h)
　　　　L：疏水点之间的距离(m)
　　　　Z：保温效率(％)
(2)蒸汽加热设备运行时产生的凝结水量Q=VrC△T/Ht，此公式中：
　　　　Q：凝结水量(kg/h)
　　　　V：被加热物体的体积(m3)
　　　　r：被加热物体的密度(kg/ m3)
　　　　C：液体的比热(kcal/kg.OC)
　　　　△ T：液体温升(OC)
　　　　H：蒸汽潜热(kcal/kg)
　　　　t：加热时间

4.各种类型的蒸汽疏水阀结构及原理有所不同，性能液不尽相同，在选用时可根据不同的使用场合，选择不同的蒸汽疏水阀。
