一、主要用途

直接作用型自力式压力（差压）调节阀，由阀体、阀座、阀芯部件等零部件组成，是无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性（高温度350 ）的液体、气体和蒸汽等介质的压力控制装置。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统.

二、性能规范

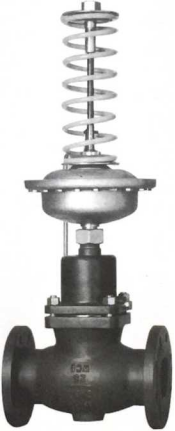

三、结构图

自力式单座调节阀     自力式双座调节阀         自力式套筒调节阀

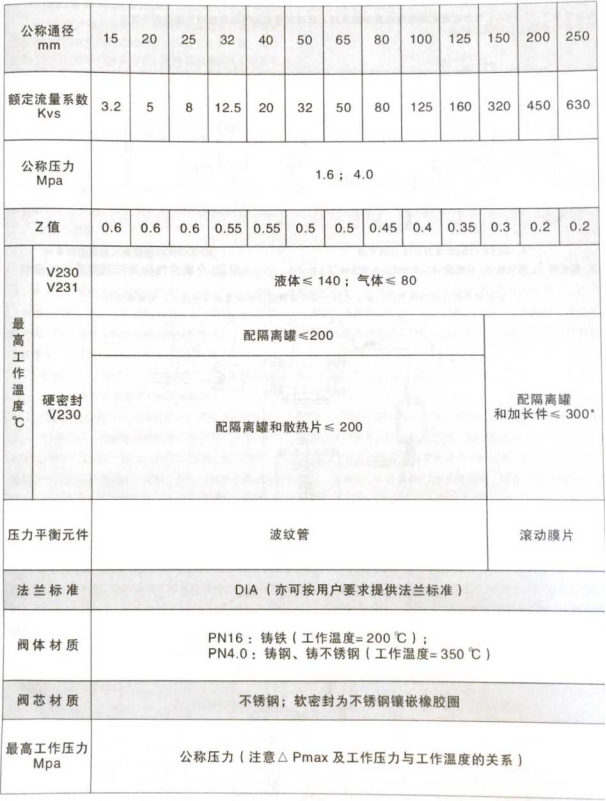

 四、技术参数

注：

1、液体〉140右、气体＞80心时阀倒装;

2、Z值：噪音衡量系数，该值用来衡量噪音大小，具体计算详见自力式调节阀选择指南。

安装、使用与维护

1、安装

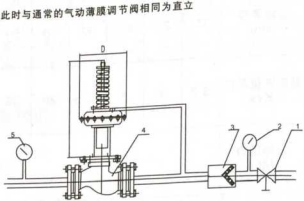

阀在常温下（80° ）气体或低粘度液体介质中使用时， 安装在水平管道上，如图三所示

A、ZZYP-16B型自力式压力调节阀

B、ZZYP-16K型自力式压力调节阀
图三介质为气体货低粘度液体的安装

1、截止阀2、压力表3、过滤器4、自力式压力调节阀5、压力表

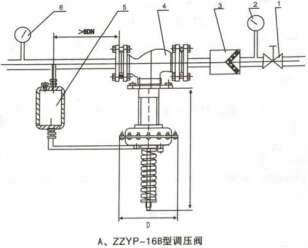

如果使用的介质为蒸汽时，自力式压力调节阀需倒立安装在水平管道上，如图四所示。

B、ZZYP-16K型调压阀

1、截止阀2、压力表3、过滤器4、冷凝器5、调压阀
图四介质为蒸汽时的安装
