自力式(阀后)压力控制阀 - 减压阀系列

概述

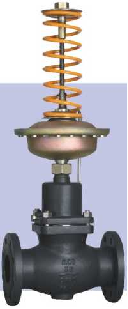

JL300D01Y自力式（阀后）压力控制阀（阀后压力控制），由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的阀后压力控制，当阀后压力升高时，控制阀关闭。

•主要特点如下：

节约能源：无需外部能源，利用管道自身压力调节

简化系统：无需外部控制仪表，系统简单成本低

安全性高：用于无电、气场合，不存在外部能源的隐患

操作简单：设定时只需旋转调节蝶母即可

品质可靠：低噪音、免于维护、性能可靠

优点：具有压力平衡功能，灵敏度高

组合：通过组合件，可以进行多项组合控制

备注：工作环境在室外，需加装防护装置，北方寒冷地区需做好保暖工作

技术参数和性能

m体
公称通径	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公称压力 PN1.6、4.0MPa
法兰标准	ANSI. JIS、DIN、GB、JB（特殊可按用户提供）
阀体材料铸铁(HT200)、铸钢(ZG230-450 ).铸不锈钢(ZGlCr18Ni9Ti、ZGlCr18Ni12Mo2Ti)
阀芯材料	硬密封不锈钢(1Cr18ni9Ti、1Cr18Ni12MoTi)
软密封不锈钢镶嵌橡胶圈
压力平衡	不锈钢波纹管（DN15~125）、平衡膜片（DN150-250）

执行器

有效面积（cm2）	32淤	80	250	630
压力设定范围（MPa）	0.8-1.6	0.1 >0.6 0.05-0.3	0.015-0.15	0.0054).035
	0.3-1.2		0.01~0.07
保证压力阀正常工作的小压差AP 允许上下膜室之间大压差（MPa）	X.05	>0.04 1.25	20.01	20.005 0.15
	2.0		0.4
材料控制管线、接头	膜盖：钢板镀锌膜片：EPDM或FKM夹纤维
	铜管或钢管4>10X1 （mm）卡套式接头：R1/4"
注：※该有效面积所对应的压力设定范围不适用于DN150-250

性能

设定值偏差

±8%

允许泄漏量（在规定实验条件下）

硬密封

4x0.01%阀额定容量

软密封

DN15-50

10气泡/min

DN65~125

20气泡/min

DN150~250

40气泡/min

允许工作温度

公称通径		15~125mm	150~250mm
密封型式	硬密封	W150P 冷却罐W200P	W140P
			冷却罐和加长W200P
		冷却罐和散热W350P淤	冷却罐和加长W350P淤
	软密封	W150X；
注：※表示该阀允许工作温度，仅当介质为蒸汽式有效，且耐温之至350摄氏度需选用PN40的阀体

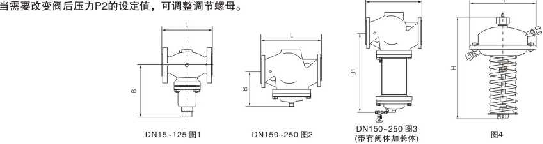

结构图

1	2	3	4	5	6	7	8	9	10	11	12
阀体	阀座	阀轴	阀盖	膜盖	膜片	弹簧	调节螺母	导压管	波纹管	平衡膜片	充注阀

工作原理
