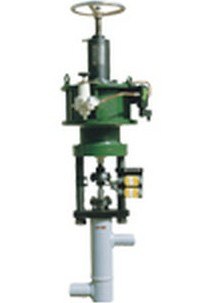

产品名称:STP抽汽疏水阀

产品名称:STP抽汽疏水阀

产品型号:STP

使用介质:饱和蒸汽 凝结水

高加危急疏水调节阀是一种专门用于高加危急疏水系统等大流量大口径并要求密闭性好的特种调节阀,该阀也是凝泵再循环阀的好的选择,此类阀门采用的先导阀结构,具有以下优点:

套筒节流,节流面与密封面分开,阀内主件采用特种不锈钢经表面硬化处理,硬度达到HRC70左右,关闭严密,寿命长。

调节特性好,调节范围大,开关灵活。

采用先导阀结构,使阀门开启力降低15倍左右,有效地减少了执行机构的体积。

工作原理:当阀门需要紧急打开的时候,执行机构带动阀杆先打开小阀芯(先导阀芯),使阀腔内急速泄压,小阀芯继续运行带动大阀芯开启。

STP抽汽疏水阀技术参数和性能

阀体形式   铸造直通式

公称通径   DN100,125,150,200

公称压力   PN4.0,6.4,10Mpa

阀体材料   WCB

介质温度   小于260C

阀内组件   440B

流量特性   线性

泄漏量     符合ANSI B16.104—1976 V级

串级式小流量再循环调节阀KV值和行程

疏水阀

迷宫式小流量再循环调节阀KV值和行程

疏水阀

除流量特性是线性外,迷宫式的其他参数均与串级式结构相同。

阀体形   式    锻造直通式   角型   Z型

公称通径   DN50,80,100,150

公称压力   PN25,32 Mpa

连接形式   BW焊接

材    料   20#锻钢

工作温度   小于350

动作时间   全关到全开小于5秒

泄漏量     符合ANSI B16.104—1976 V级

阀内组件

阀芯形式    防空化串级时节流阀芯

流量特性    开—关 二位式 等百分比  线性

阀内组件   合金钢表面硬化处理

流体方向   高进低出

阀体组件尺寸表

疏水阀

订货须知

1.产品型号与名称

2.公称通径DN(mm)

3.公称压力

4.流量特性

5.阀体材质

6.额定流量系数

7.介质种类和温度范围

8.阀前后压力(压差)

9.电源电压和控制信号

10.其它特殊要求
