产品名称:Y型气动疏水阀

产品名称:Y型气动疏水阀

产品型号:

使用介质:饱和蒸汽 凝结水

Y型气动疏水阀产品介绍:

气动Y型疏水阀适用于火电站系统中,作为接通或截断介质使用。

Y型气动疏水阀应用范围:

火电站系统中主蒸汽系统疏水

Y型气动疏水阀结构特点:

阀门上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和佳的流道形状设计使介质近于直线的方式,阀门具有的Cv值,产生比其它形式阀门更低的压降。

阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和使用寿命。

采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以消除因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门适用于电站蒸汽快速排放和疏水系统。

阀瓣密封面堆焊硬质合金,该合金具有的机械特性,耐磨损,耐冲蚀,可保持阀门的使用寿命。

阀杆填料采用进口的填料,能起到好的防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。

采用气动装置作为执行机构,对阀门的控制准确,安全,有效.

填料箱采用特殊结构设计,保证足够的强度和好的热学特性。

Y型气动疏水阀标准规范:

设计制造标准:JB/T3595、E101、ANSI B16.34

结构长度标准:GB/T 12221-2005

对接焊坡口尺寸按ANSI B16.25

承接焊尺寸按ANSI B16.34

承插焊口径范围:1/2″~ 2-1/2″

对接焊口径范围:1/2″~ 4″

压力温度等级:GB/T 12224-2005

试验检验标准:JB/T3595

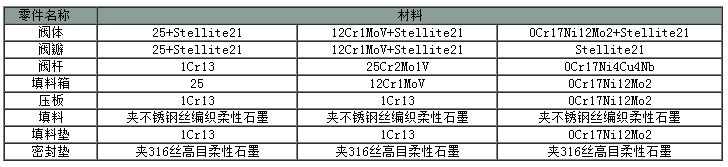

Y型气动疏水阀零件材料与工况:

疏水阀

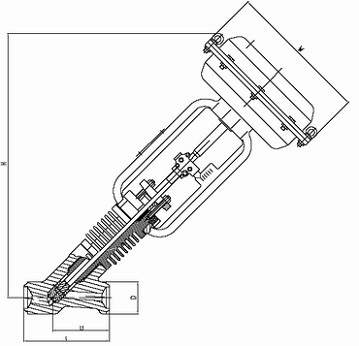

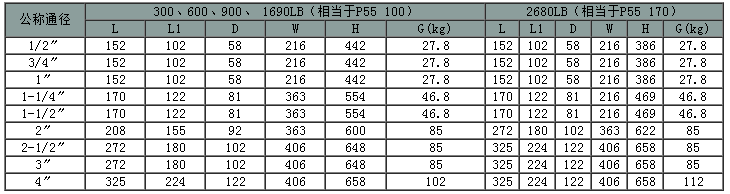

Y型气动疏水阀主要尺寸及重量:

疏水阀

疏水阀
