产品名称:热静力波纹管式蒸汽疏水阀(丝扣)

产品名称:热静力波纹管式蒸汽疏水阀(丝扣)
产品型号:STB
使用介质:饱和蒸汽 凝结水



疏水阀
一、热静力波纹管式蒸汽疏水阀介绍
波纹管式疏水阀的热敏感元件为注满易挥发液体的波纹管,启闭阀门。


二、热静力波纹管式蒸汽疏水阀结构特点
1,排水温度可以调节在70-100度之间,使用方便。
2,能够阻止高温度凝结水的排放,保持蒸汽管线的热能。
3,连续排放,没有噪音。蒸汽压力的小波动没有影响使用。
4,结构简单,安装方便,随意。
5,通过增加波纹管直径提高凝结水的排列量。
6,具有好的排空性能,不怕冻。背压率达到75%以上。


三、热静力波纹管式蒸汽疏水阀排水量(公斤/小时 kg/h)

疏水阀
注;1,△t为排水湿度与饱和凝结水温度之差,温度(△t)增加,排量随之增加。
2,压差是指疏水阀入口端与出口端的压力差。
3,排量是指蒸汽凝结水在单位小时内连续排放的量。

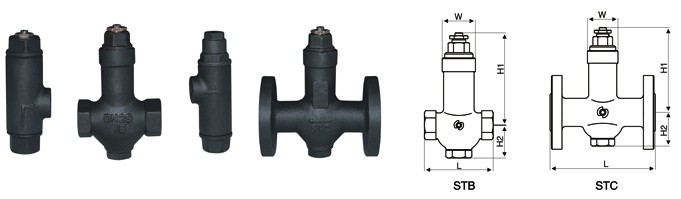

四、热静力波纹管式蒸汽疏水阀技术参数(单位:mm)

疏水阀
