产品名称:热动力(圆盘式)蒸汽疏水阀TD42(Y型)

产品名称:热动力(圆盘式)蒸汽疏水阀TD42(Y型)
产品型号:TD42
使用介质:饱和蒸汽 凝结水



一、热动力圆盘式蒸汽疏水阀介绍
圆盘式蒸汽疏水阀是根据热动力学原理,利用蒸汽和凝结水的热动力学不同的特征,引起动能和势能动静压变化,使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。广泛用于蒸汽主管道,伴热管线、夹套蜗及各种小型蒸汽设备。


二、热动力圆盘式蒸汽疏水阀工作原理
圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水。


三、热动力圆盘式蒸汽疏水阀结构特点

1,本阀结构结实、重量轻、体积小使用压力范围大,不需要任何调节。
2,具有空气排放装置,迅速排除初时空气、保证快速气动。
3,可承受过热蒸汽、抗冰冻能力好,安装不受限制,均能正常工作。

四、热动力圆盘式蒸汽疏水阀用途
适用于高温蒸汽主管和过热汽管网的阻汽排水。

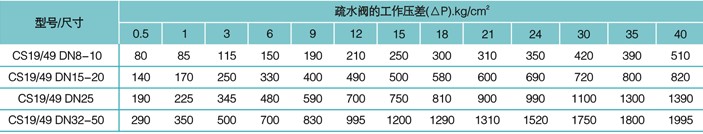

五、热动力圆盘式蒸汽疏水阀连续排水量表(公斤/小时 kg/h)

疏水阀


1,压差是指疏水阀入口端与出口端的压力差。
2,排量是指蒸汽凝结水在单位小时内连续排放的量。

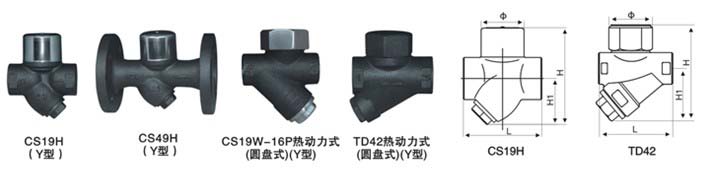

    六、 热动力圆盘式蒸汽疏水阀结构图

疏水阀

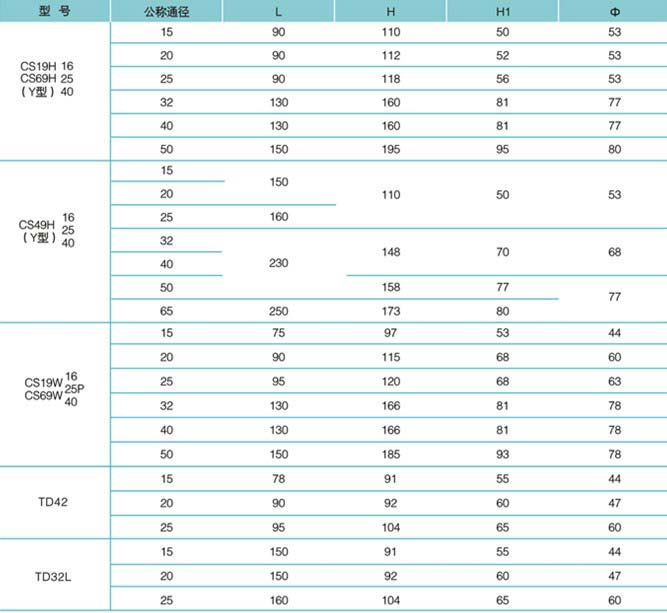

七、热动力圆盘式蒸汽疏水阀技术参数

疏水阀
