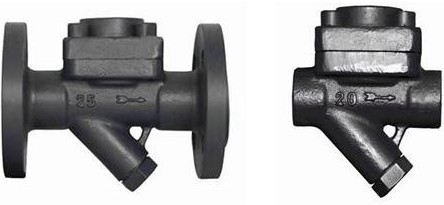

产品名称:膜盒式蒸汽疏水阀CS16H

产品名称:膜盒式蒸汽疏水阀CS16H
产品型号:CS16H CS46H
使用介质:饱和蒸汽 凝结水



一、膜盒式蒸汽疏水阀介绍
膜盒式蒸汽疏水阀,主要作元件金属膜盒,膜盒内根据热胀冷缩原理开启和关闭阀门。广泛用于蒸汽主管线、伴热管线、干燥器和工业加热蒸汽设备系统,供热采暖片的选择。


二、膜盒式蒸汽疏水阀结构特点

疏水阀


1,结构简单,维护方便。
2,部件全部采用合金处理不锈钢,耐磨耐气蚀,使用寿命长。
3,排空气能力强,排水迅速,安装方式随意。
4,可以实现多个膜盒组合,使用于大的排量场合。
5,零泄漏,背压率达到75%以上。

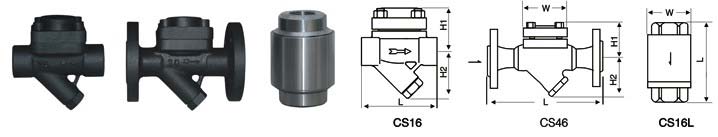

三、膜盒式蒸汽疏水阀结构图

疏水阀

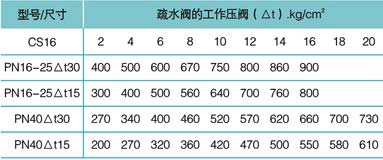

四、膜盒式蒸汽疏水阀排水量表(公斤/小时 kg/h)
注;

1,△t为排水湿度与饱和凝结水温度之差,温度(△t)增加,排量随之增加。
2,压差是指疏水阀入口端与出口端的压力差。
3,排量是指蒸汽凝结水在单位小时内连续排放的量。

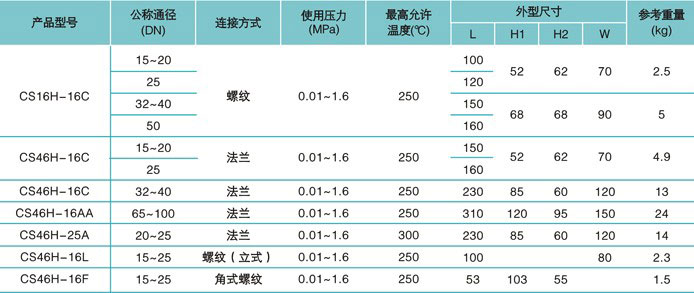

五、膜盒式蒸汽疏水阀技术参数(单位:mm)

疏水阀
