蒸汽疏水阀的故障排除

发布时间:2024-09-27    字号:

本章介绍了几乎所有蒸汽疏水阀的故障判断和处理方法。有些问题实际上是系统问题,而不是疏水阀的问题。

  对于每种产品实际应用时的故障处理方法,可以与生产厂家联系取得更加详细的资料。

  当发现疏水阀无法工作,而又查不出原因时,应该注意观察疏水阀的排放情况。如果疏水阀安装了试验阀,检查起来就比较简单。反之,就要打开出口连接管线。

  故障现象和处理方法:

  I.冷阀——不排水

  II.热阀——不排水

  III.蒸汽损失

  IV.连续排放

  V.加热缓慢

  VI.莫名其妙的问题

  VII.摆脱假象的困扰

  冷阀——不排水

  如果疏水阀不能排放凝结水,则:

  A 1.原设计压力有误。

  2.压力升高,没有安装小一点的阀嘴。

  3.减压阀失灵。

  4.锅炉压力表读数偏低。

  5.正常磨损后,阀座孔放大。

  6.回水管线内的高真空增加了压差,超过了疏水阀的工作压差。

  B.凝结水或蒸汽未进入疏水阀

  1.疏水阀前的过滤器堵塞。

  2.装有疏水阀的管线上有其他阀门损坏。

  3.管线或弯头堵塞。

  C.机械磨损或缺陷,需要修理或更换。

  D.疏水阀体被污物堵塞,应该安装过滤器排污。

  E.对倒置桶型疏水阀,当浮桶排气孔被污物堵塞时,应采取以下措施:

  1.安装过滤器。

  2.稍微扩大一点排气孔。

  3.在排气孔中放置金属丝。

  F.对浮球型疏水阀,如果空气排气孔工作不畅通的话,就会产生气阻现象。

  G.对热静力型疏水阀,波纹管元件由于水击可能损坏,使疏水阀关死。

  H.对圆盘型疏水阀,疏水阀可能会反装。

  热阀不排水

  A.无凝结水流向疏水阀

  1.疏水阀安装在有泄漏的旁通阀上。

  2.在干燥滚筒中的虹吸排放管破裂或损坏。

  3.热水器盘管出现真空,妨碍排放。在换热器和疏水阀间安装真空破坏器。

  蒸汽损失

  如果疏水阀喷出新鲜蒸汽,可能是由于下列原因造成:

  A.阀门关不上

  1.水垢堵住了阀座孔。

  2.部件磨损。

  B.倒置桶型疏水阀不工作

  1.如果疏水阀喷放新鲜蒸汽,先将进口阀关几分钟,然后慢慢打开。如果这时疏水阀能够工作,说明疏水阀是好的。

  2.倒置桶型疏水阀不工作,一般都是由于蒸汽压力突然或者经常变化造成的。在这种情况下,可以在图中D和C的位置上安装一台止回阀。如果可能的话,应该把疏水阀安装在集水点之下。

  C.对浮球型疏水阀,热静力元件可能会损坏而关不上。

  连续排放

  如果倒置桶型或圆盘型疏水阀连续排放,或者浮球型或热静力型疏水阀全开排放,应该检查下列因素:

  A.疏水阀太小

  1.更换大阀,或并联安装另一只疏水阀。

  2.低压场合可能安装了一个高压疏水阀。这时应选择内件机构合适的疏水阀。

  B.供水条件不正常。锅炉内起泡,使大量水跑到蒸汽管道里。应该安装一台汽水分离器,改变供水条件。

  加热缓慢

  疏水阀的工作正常,但工艺加热单元加热不畅。

  A.一个或一个以上单元被短路。解决方法是,每一条管线上各安装一台疏水阀。

  B.尽管看起来处理凝结水很有效,但实际上疏水阀选的太小。试一下大一点的疏水阀。

  C.疏水阀空气处理能力可能不够,或者空气到不了疏水阀。使用辅助排空气阀。

  常见故障

  如果在大气压力下排放,疏水阀工作正常,但是与回水管线相连就发现问题时,请查下列各点:

  A.背压降低了疏水阀的排量。

  1.回水管太细—疏水阀热。

  2.其他疏水阀可能喷蒸汽—疏水阀热。

  3.凝结水箱上的排空气孔堵塞—疏水阀热或冷。

      4.回水管线堵塞—疏水阀热。

  5.回水管线超真空—疏水阀冷。

  摆脱假象的困扰

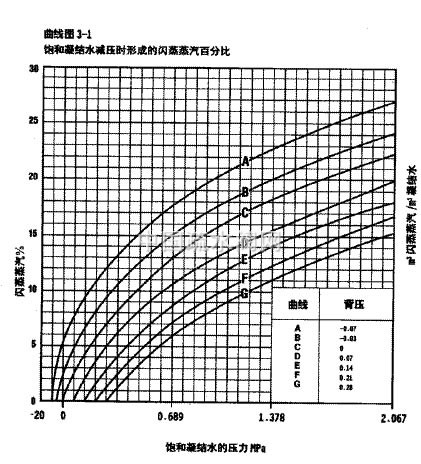

  如果疏水阀每次排放凝结水,都有蒸汽跑出来,请记住当凝结水向低压排放时会形成闪蒸蒸汽,但是一般都在回水管线里迅速凝结。参见曲线图3—2。
